Konfigurasi VTP (Vlan Trunking Protocol) di Cisco Packet Tracer

Konfigurasi VTP (Vlan Trunking Protocol) di Cisco Packet Tracer - Pada kesempatan kali ini saya akan membagikan artikel dengan kategori Jaringan Cisco. Silahkan klik disini untuk melihat artikel yang masih berhubungan dengan Jaringan Cisco.
Mungkin sebagian sudah tau apa itu VTP dan mungkin juga masih belum tau, untuk itu saya akan menjelaskan sedikit penjelasan mengenai VTP ini.

Apa itu VTP?

VTP (Vlan Trunking Protocol) adalah Protocol untuk menyebarkan VLAN ke seluruh jaringan lokal dengan otomatis. Jadi nanti disana sobat bisa mengkonfigurasi salah-satu switch dengan mode server, dan untuk yang lainnya sebagai mode client dan mode transparent.

Apa itu mode Server, mode Client dan mode Transparent ?

• Mode Server, adalah mode yang digunakan sebagai penyedia VTP dan menyebarkannya ke client.
• Mode Client, adalah mode yang menerima VTP dari switch mode Server.
• Mode Tranparent, adalah mode yang digunakan jika switch tersebut tidak ingin menerima VTP dari switch mode Server.

Gimana, sudah paham kan maksudnya? Oke, jika sudah mari lanjut ketahap konfigurasi.

Pertama, silahkan buka aplikasi Cisco Packet Tracer sobat, lalu buat topologi seperti gambar dibawah ini.

Gambar.1 Topologi

Kemudian klik pada SW-1 dan pilih CLI, setelah itu ketik perintah seperti dibawah ini :

SW-1(config)#int fa0/1
SW-1(config-if)#switchport mode trunk
SW-1(config-if)#exit

SW-1(config)#vtp mode server
SW-1(config)#vtp domain admin.com
SW-1(config)#vtp password 123

SW-1(config)#vlan 10
SW-1(config-vlan)#name MAHASISWA
SW-1(config-vlan)#exit
SW-1(config)#vlan 20
SW-1(config-vlan)#name DOSEN
SW-1(config-vlan)#exit
SW-1(config)#vlan 30
SW-1(config-vlan)#name STAFF

SW-1(config-vlan)#exit

Keterangan : Pada SW-1 disana dijadikan sebagai mode Server, dan membuat vlan dengan nama MAHASISWA(10), DOSEN(20) dan STAFF(30). Dan pada interface FA0/1 dijadikan mode trunk.

Selanjutnya konfigurasi pada SW-2, untuk switch ini dijadikan mode Transparent, supaya switch ini tidak menerima VTP dari SW-1. Berikut perintahnya :

SW-2(config)#int range fa0/1 - fa0/2
SW-2(config-if-range)#switchport mode trunk
SW-2(config-if-range)#exit

SW-2(config)#vtp mode transparent
SW-2(config)#vtp domain admin.com
SW-2(config)#vtp password 123

SW-2(config)#exit

Keterangan : Pada switch SW-2 ini sobat hanya mengatur VTP dengan mode transparent saja, dan interface FA0/1 dan FA0/2 dijadikan mode trunk.

Selanjutnya sobat konfigurasi pada SW-3, disini sobat mengaturnya sehingga menjadikannya mode client. Supaya switch ini menerima VTP dari switch SW-1. Berikut perintahnya :

SW-3(config)#int fa0/1
SW-3(config-if)#switchport mode trunk
SW-3(config-if)#exit

SW-3(config)#vtp mode client
SW-3(config)#vtp domain admin.com
SW-3(config)#vtp password 123

Nah, konfigurasi VTP sudah selesai, sekarang sobat bisa mengeceknya dimasing-masing switch dengan perintah seperti berikut :

Pada SW-1 :

SW-1#show vlan brief

Akan tampak seperti gambar dibawah ini.

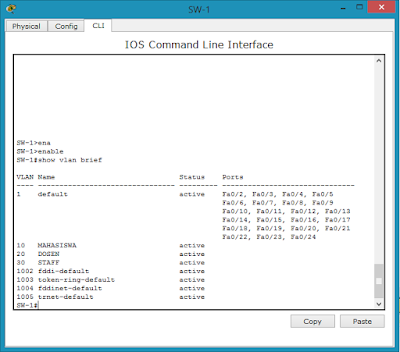

Gambar.2 Pengecekan di SW-1

Pada SW-2 :

SW-2#show vlan brief

Akan Tampak seperti gambar dibawah ini.

Gambar.3 Pengecekan di SW-2

Pada SW-3 :

SW-3#show vlan brief

Akan tampak seperti gambar dibawah ini.

Gambar.4 Pengecekan di SW-3

Selesai..

Cukup sekian artikel kali ini.
Kalo ada pertanyaan silahkan komentar dibawah.
